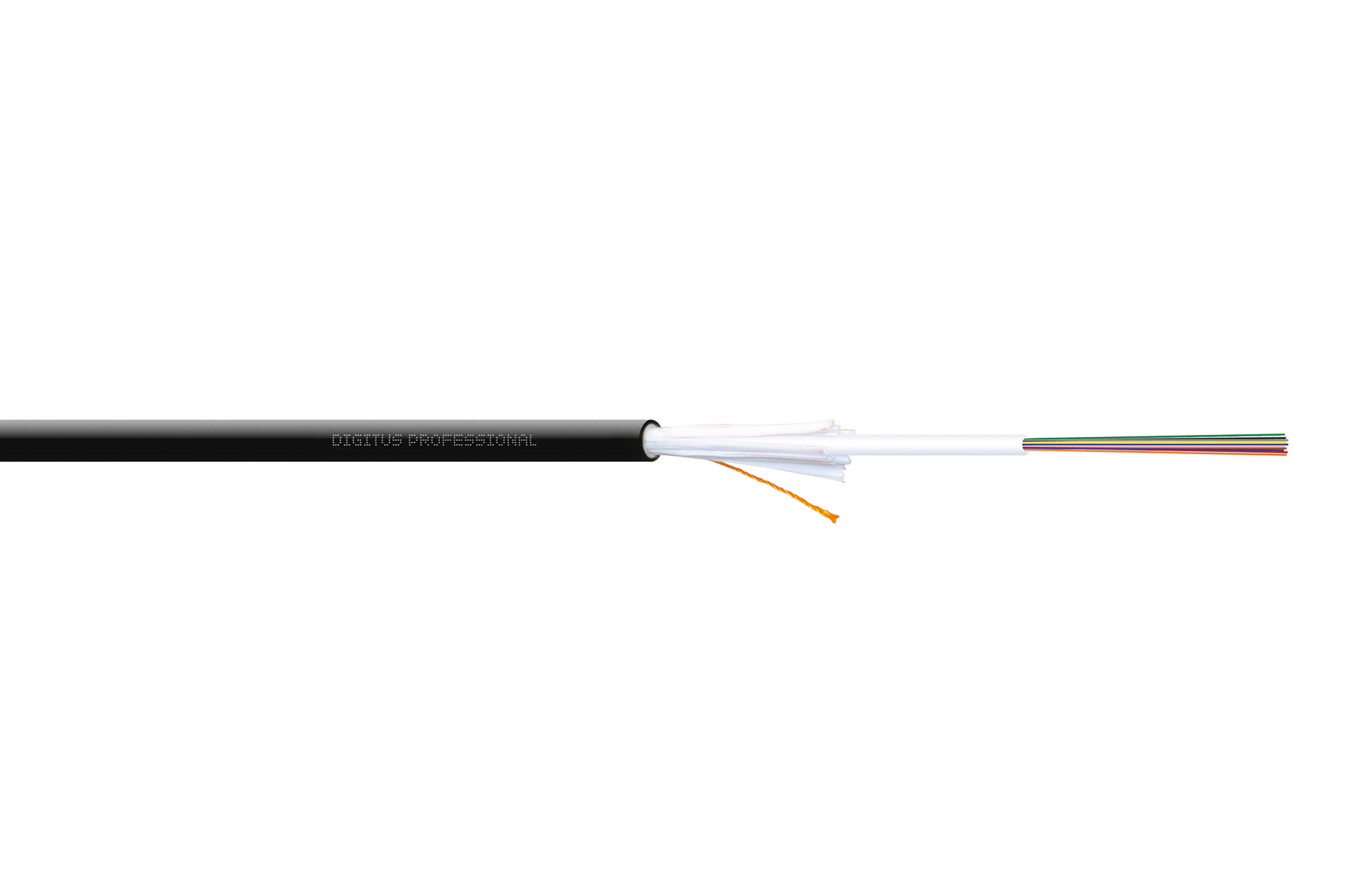

CAVO FIBRA OTTICA INTERNO/ESTERNO A/I-DQ (ZN) BH 9/125µ OS2, 24 FIBRE, Dca, LSZH

Il tubo sciolto multiplo offre un design con elevata resistenza alla trazione e flessibilità in un cavo di dimensioni compatte.Il nostro tubo sciolto centrale offre la trasmissione di dati tramite cavo in fibra ottica e prestazioni tecniche eccellenti.I nostri regolari programmi di controllo della qualità in conformità alle norme ISO90001, REACH e ROHS assicurano un elevato livello di qualità.Un accurato test di qualificazione di ogni prodotto del nostro portafoglio garantisce un elevato livello di affidabilità.Entrambe le procedure di qualità sono studiate per garantire la durata e le prestazioni dei nostri cavi in ambienti interni ed esterni.Dettagli tecnici LSZH - a basso contenuto di fumi e zero alogeni Resistente ai raggi UV Resistente all'acqua longitudinale e trasversale Rinforzo in filo di vetro Protezione non metallica contro i roditori Senza metallo Attenuazione a 1310nm : = max 0,34 dB/km (prima del cablaggio) ; = max 0,36 dB/km (dopo il cablaggio) Attenuazione a 1550nm: = max 0,21 dB/km (prima del cablaggio); = max 0,22 dB/km (dopo il cablaggio) Attenuazione a 1625nm : = max 0,23 dB/km (prima del cablaggio) ; = max 0,25 dB/km (dopo il cablaggio) Punto zero di dispersione: 1302 1324 nm Gradiente di dispersione: = 0,092 ps/nm 2 x km Valore del collegamento PMD (M=20 cavo Q= 0,01%) max PMDQ: 0,2 ps/vkm Lunghezza d'onda di taglio (cc) : = 1260 nm Perdita di curvatura macro (100 rotazioni; F50nm) a 1550 nm: = 0,05 dB Perdita di curvatura macro (100 rotazioni ; F50nm) a 1625 nm : = 0,10 dB Diametro del campo di modalità a 1310 nm: 9,2 ± 0,4 µm Diametro della guaina: 125 ± 1 µm Errore di concentricità del core-shell: = 0,6 µm Fuoriuscita della guaina: = 1,0 % Resistenza allo snervamento: = 0,69 Gpa Numero di fibre (OS2 G.652): 2 72 pezzi Numero massimo di tubi sciolti: 6 pezzi.Numero di tubi sciolti: 6 pezzi Numero di fibre per tubo sfuso: 12 pezzi Loose tube: 2,3 ± 0,2 mm Elemento di resistenza: FRP Guaina esterna: Materiale: LSZH, BauPVO Dca, EN 50575: 2014+ A1: 2016 ; Spessore: 1,6 mm ; Diametro: 12,0 ± 0,5 mm Forza di chiusura massima consentita: 1500 N Resistenza allo schiacciamento: 1000/300 N/100mm Peso del cavo: 300 ± 10 % kg/km Lunghezza standard: 4 ± 5 % KMS Intervallo di temperatura: Trasporto e stoccaggio: da - 40°C a + 70°C; Installazione: da - 40°C a + 60°C; In funzione: da - 40°C a + 70°C. Classe fibra: OS2 Colore cavo: nero Diametro della fibra: 9/125µ Modalità: Monomodale Numero di fibre: 24 Rivestimento del cavo: LSOH Tipo di applicazione: universale Tipo di cavo: U-DQ (ZN) BH X E 9/125µm
